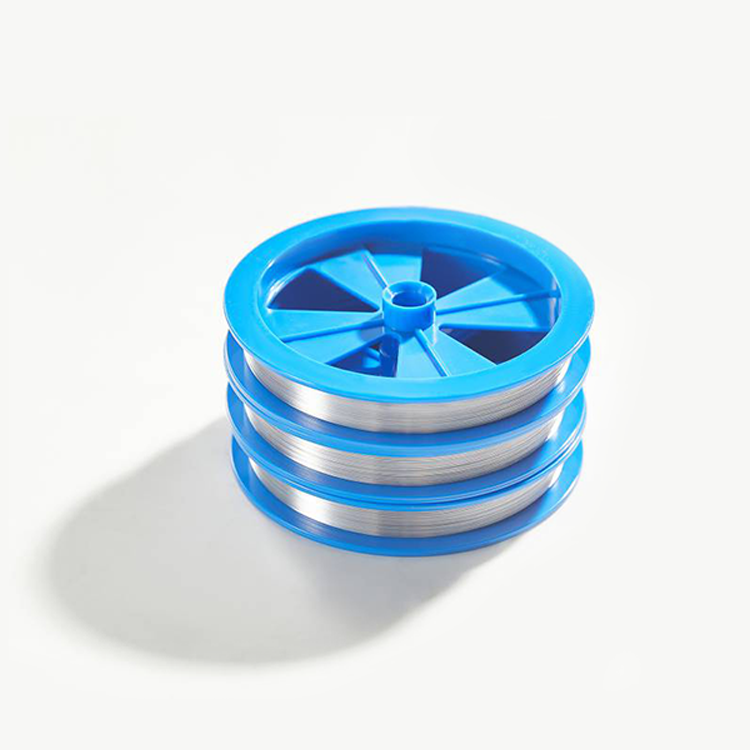

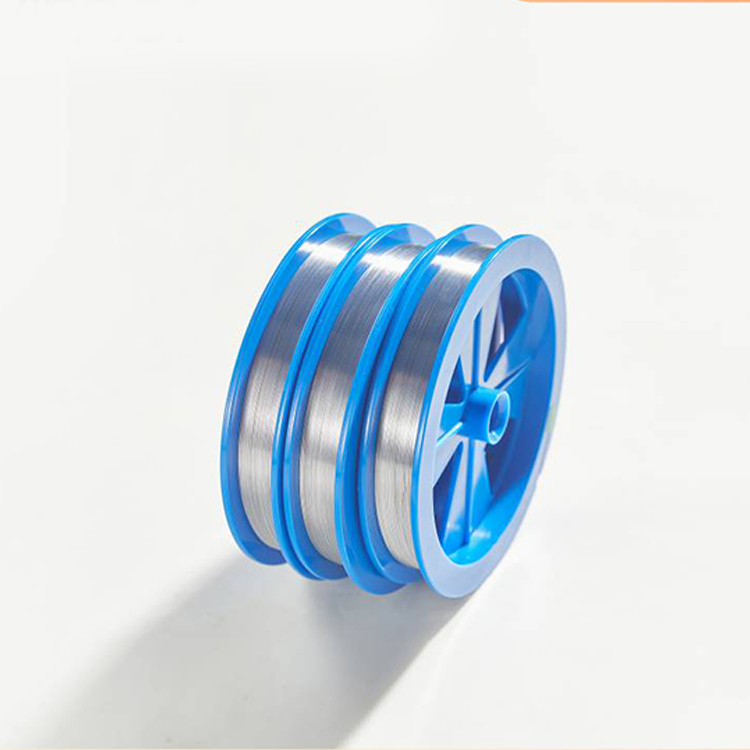

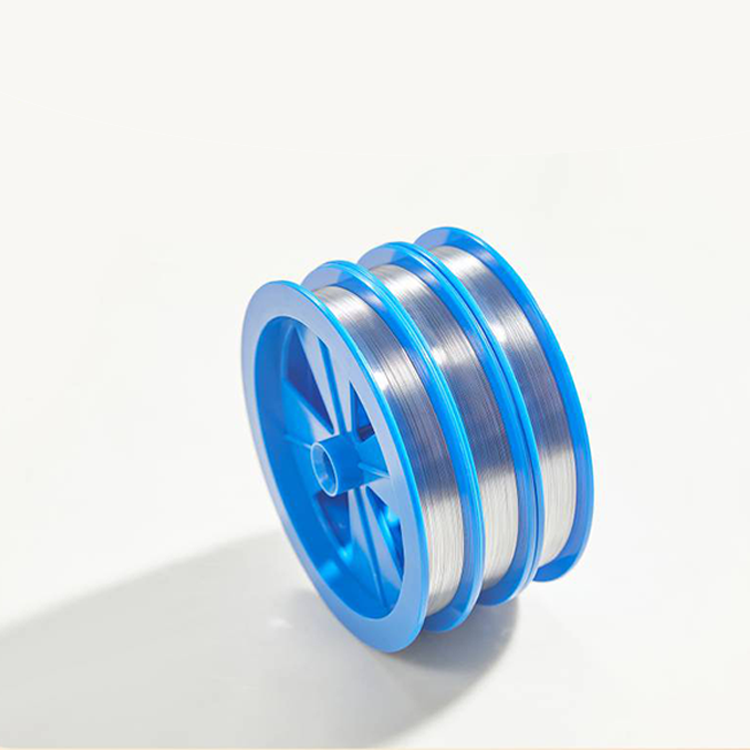

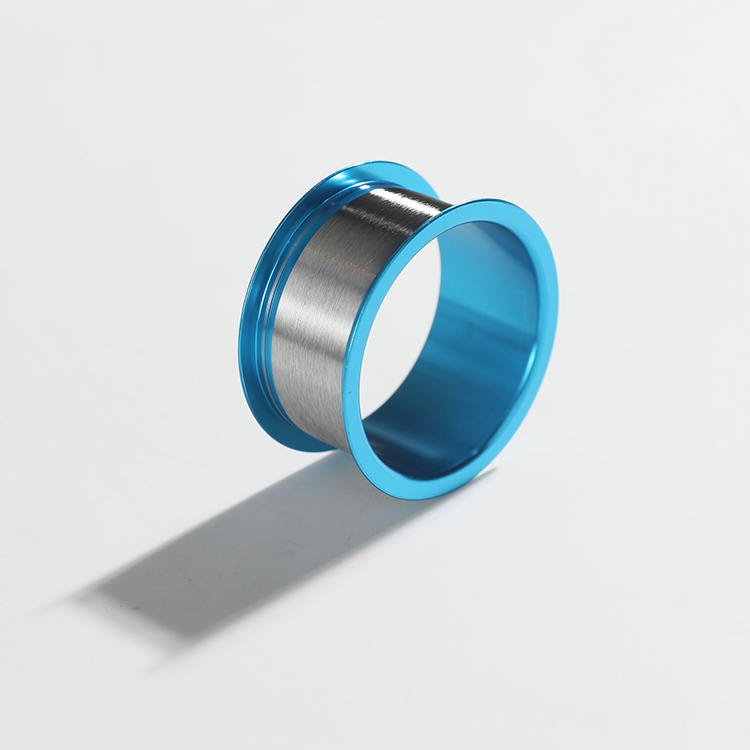

Alüminyum Kabloları

Bağlanmış alüminyum tel, çip ve paket arasındaki bağlantıyı elde etmek için elektronik ambalaj alanında kullanılan bir tür metal teldir. basınç, ısıtma ve ultrasonik dalgalar gibi enerjiler aracılığıyla ve bağlama yöntemi yardımıyla, çıplak çipin elektrot bağlayıcı kalıpları elektronik paketinin giriş / çıkış kalıplarına veya altyapının metal kablolu bağlayıcı kalıplarına bağlanır.

Kompozisyon sınıflandırması: Temel olarak saf alüminyum tel, alüminyum-silikon tel, alüminyum-magnezyum tel vb. Kalın tel üzerindeki ambalaj malzemesinin korozyonunu azaltmak için, bazen Ni elementinin iz miktarı eklenir.

Kablo çapı sınıflandırması: ince alüminyum tel ve kalın alüminyum tel'e ayrılabilir. Genellikle φ50'nin altında bir tel çapı olan alüminyum tel, ince alüminyum tel olarak adlandırılır ve φ75'den daha büyük veya eşit olan alüminyum tel kalın alüminyum tel olarak adlandırılır. kalın alüminyum tel'in tel çapı genellikle 100μm'den daha büyüktür.

Performans Özellikleri :

1. Düşük maliyet. geleneksel altın bağlayıcı tel ile karşılaştırıldığında, alüminyum bağlayıcı tel daha düşük malzeme maliyeti vardır ve açık bir fiyat avantajı vardır.

2 İyi elektrik iletkenliği. yüksek saflıkta alüminyum tel iyi elektrik iletkenliğine sahiptir ve elektronik cihazların elektrik bağlantı gereksinimlerini karşılayabilir.

3 Mükemmel korozyon direnci. Bazı ortamlarda iyi korozyon direnciye sahiptir ve bağlama istikrarını sağlayabilir.

Uygulama alanları :

Güç yarı iletken cihazları: Tıpkı alan etkisi transistörleri (MOSFET'ler), yalıtılmış kapı bipolar transistörler (IGBT'ler), vb. Kalın alüminyum tel bağlama, yüksek güçli elektrik performanslı bağlantıya ulaşmanın ana yoludur.

Wide Bandgap Semiconductor Devices: Bu yeni yarı iletken cihazların ambalajında da yaygın olarak kullanılmıştır.

LED Dijital Tüp Ürünleri, COB Yüzey Işık Kaynakları: Çip ve dış pinler arasında ve çipler arasındaki bağlantıyı elde etmek için kullanılır ve bu ürünlerin üretim sürecinde anahtar bir teknolojidir.

Bağlantı Süreci

Ana şekil: Genellikle oda sıcaklığında yapılır. bir alet olarak, ultrasonik bağlama yoluyla, sadece ultrasonik enerji, basınç ve zaman gibi parametreler bir solucan eklemi oluşturmak için gereklidir. alüminyum tel, kaynak yüzeyinde oksit katmanını çıkarmak ve kaynak yüzeyinin plastik deformasyona uğramasına ve aynı zamanda iyi bir moleküler bağ oluşturmak için birbirine yayılır.

Bağlama Eksikliği Faktörleri: Alüminyum telinin yetersiz saflığı veya uygun olmayan alaşım bileşimi, kötü yüzey koşulları, bağlama çalışma ortamında yüksek nem, çok yüksek veya çok düşük bağlama sıcaklığı, yetersiz veya aşırı basınç, akış ve alüminyum tel arasındaki uyumsuzluk, işleme veya depolama sırasında alüminyum telin hasarı veya kirliliği, bağlama ekipmanının arızası veya yanlış ayarlanması vb.

Güç için Al Wire
türü	Çözünürlük(um)	Breaking Load BL (gf) İndir	Sıcaklık % ( % )	Uzun metrekare
Alüminyum Kabloları	100 ± 5	50 ~ 100	10 - 30	500 / 2000 / 2000
	125 ± 5	60 - 120 kişi	10 - 30	500 / 2000 / 2000
	150 ± 5	100 ~ 200	10 - 30	500 / 2000 / 2000
	170 ± 5	140 - 240	10 - 30	500 / 2000 / 2000
	200 ± 7	150 ~ 250	10 - 30	500 / 2000 / 2000
